计算机断层扫描

EWI的计算机断层扫描(CT)能力补充了我们在超声和涡流无损评估(NDE)方面的专业知识。

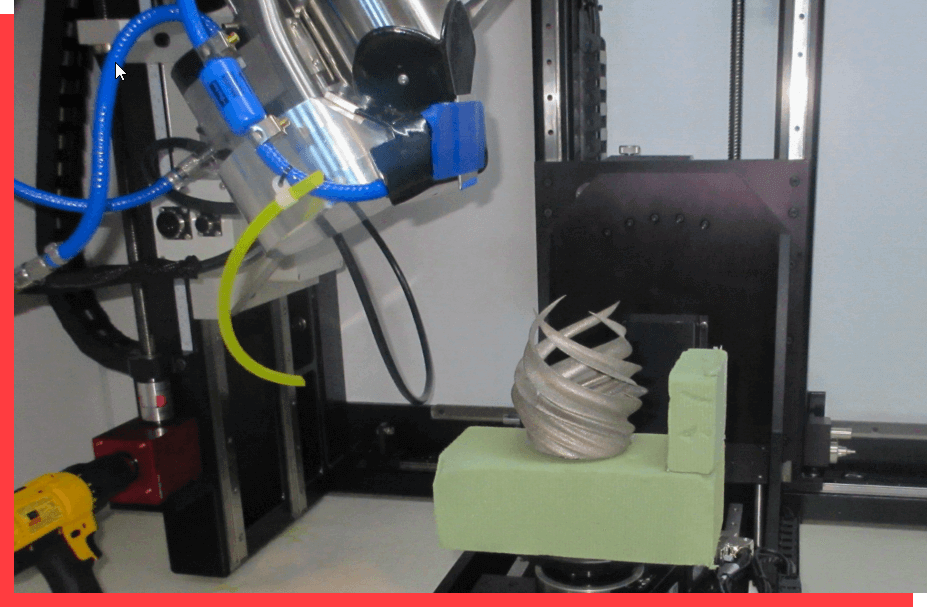

工业CT是基于相同的原理，医疗CAT（计算机轴向断层摄影术）扫描。在这些技术中，射线照相的X射线图像是在不同的角度拍摄的序列。这些图像随后被用于构建所述结构的三维虚拟表示，提供体积数据以及内部和外部表面的数据。对于工业应用，本技术代表用于确认的部分的形式和用于检测不连续性，如孔隙率，空隙和裂缝的有力工具。

医学和工业团体都使用这些三维重建来进行失败取证。当医疗提供者使用CAT扫描来诊断头痛、关节疼痛或肠道问题的原因时，工业?用户使用CT来了解为什么过滤器会泄漏，为什么电子组件会出现故障，或者为什么焊接组件会出现故障。EWI的CT故障取证服务就像一个工业医院，结合了世界一流的CT成像和一个能够诊断和解决问题的专家团队。

功能

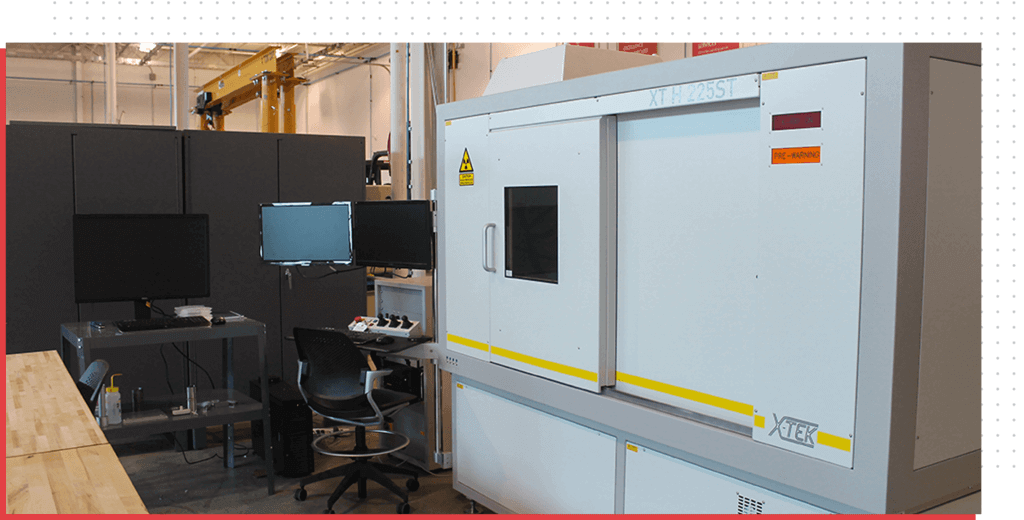

EWI先进的CT系统包括尼康XTH225和尼康XTH450。这些可容纳一系列提供最高分辨率扫描的x射线源，并可与特定应用相匹配。

功能	180 keV源	225千电子伏源	450千电子伏源
例子	塑料过滤器	铝铸件	涡轮叶片
x射线穿透	1/8英寸钢	1。钢	2。钢
最大的一部分	Ø= 350毫米 H =750毫米	Ø= 350毫米 H =750毫米	Ø= 600毫米 h = 600毫米
最小的可辨认的特征	〜1微米	〜10微米	~ 100μm
计量精度	4 + L / 42μm	4 + L / 42μm	8 + L / 42μm

这个表说明了渗透深度与最小可识别特征之间的关系。x射线穿透行提供了一个经验法则，多少钢可以穿透

此外，EWI采用一系列定量分析，包括生成实体模型便于设计改进，标称尺寸比较实际的尺寸，或执行孔隙率分析。

*计量精度为尺寸测量精度，其中L为被测距离，单位为微米。

综合评价服务

EWI评价包​​括：

---

在过程专家的指导下，EWI可以帮助您进行工业CT实验，满足您的需求。
